Tipos de Soldadura Metálica en la Industria

La soldadura metálica es uno de los procesos fundamentales en la industria moderna, permitiendo la unión permanente de piezas mediante la aplicación controlada de calor. Este procedimiento ha revolucionado sectores como la construcción, automotriz, naval y aeroespacial. En la actualidad, existen múltiples técnicas de soldadura, cada una diseñada para materiales específicos y aplicaciones particulares. Los principales tipos incluyen la soldadura por arco eléctrico (TIG, MIG/MAG, SMAW), la soldadura por arco sumergido (SAW) y la soldadura por gas oxiacetilénico. Cada método requiere herramientas especializadas y se adapta a diferentes espesores, materiales y condiciones de trabajo.[^1_1][^1_2][^1_3][^1_4]

![Soldador utilizando equipo MIG/MAG para realizar una soldadura metálica protegida con casco y guantes de seguridad.]

Soldador utilizando equipo MIG/MAG para realizar una soldadura metálica protegida con casco y guantes de seguridad.

## Soldadura TIG (Tungsten Inert Gas)

La soldadura TIG es considerada una de las técnicas más precisas y de mayor calidad en la industria. Este proceso utiliza un **electrodo permanente de tungsteno no consumible** que genera un arco eléctrico en una atmósfera de gas inerte, típicamente argón. A diferencia de otros métodos, el electrodo no se consume durante el proceso, lo que permite un control excepcional del arco y la soldadura.[^1_1][^1_2][^1_5]

### Materiales y Aplicaciones

La soldadura TIG es especialmente efectiva para **materiales finos y metales no ferrosos**. Se utiliza principalmente para soldar aluminio, acero inoxidable, cobre, magnesio y titanio. El proceso puede realizarse con o sin material de aporte externo, dependiendo del espesor y tipo de unión requerida.[^1_2][^1_6][^1_5]

Entre sus aplicaciones industriales destacan la **construcción aeronáutica, industria alimentaria y farmacéutica**. Estas industrias valoran especialmente la limpieza del proceso, ya que genera pocos humos y proyecciones, resultando en soldaduras resistentes a la corrosión. También es ampliamente utilizada en la fabricación de tuberías de acero inoxidable que requieren estándares higiénicos estrictos.[^1_1][^1_6]

### Ventajas y Características

La soldadura TIG produce **cordones de alta resistencia y excelente acabado estético**. Las uniones son fuertes, limpias y altamente resistentes a la corrosión. Sin embargo, este método requiere mayor habilidad técnica y es más lento que otras alternativas como MIG/MAG. A pesar de su mayor costo y tiempo de ejecución, la calidad superior justifica su uso en aplicaciones donde la precisión es crítica.[^1_1][^1_2][^1_6][^1_4][^1_5]

### Herramientas y Equipo

El equipo para soldadura TIG incluye una **fuente de energía especializada**, electrodo de tungsteno, antorcha TIG con control de gas, suministro de gas inerte (argón o mezcla argón-CO₂), y opcionalmente varillas de aporte. El equipo de seguridad es fundamental e incluye careta con lente de oscurecimiento automático, guantes especializados TIG (más finos para mayor precisión), chaqueta con mangas de cuero y gafas de seguridad.[^1_2][^1_6][^1_7]

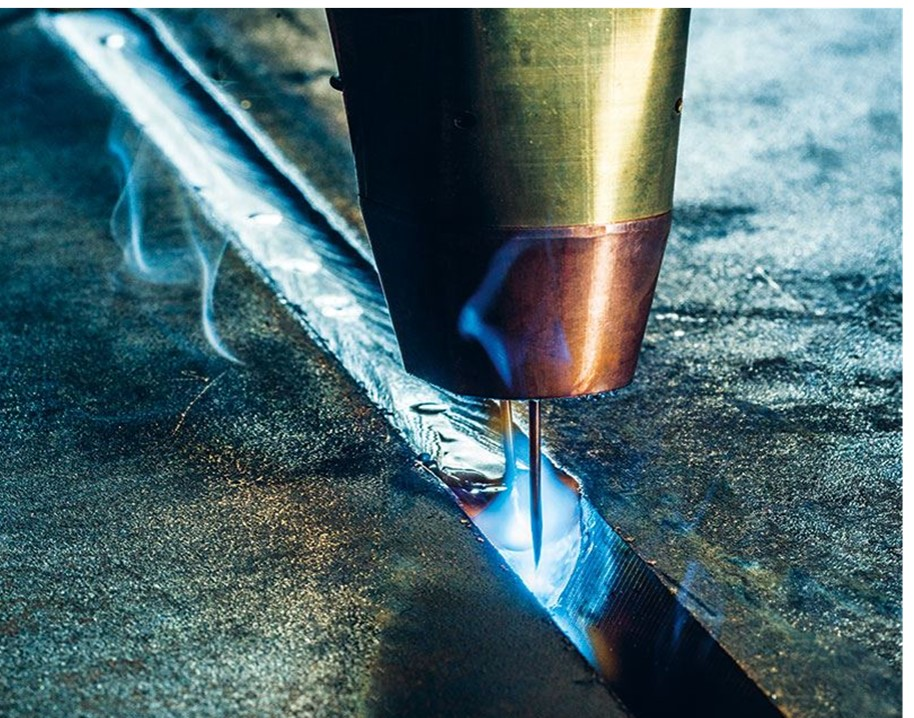

![Close-up of a MIG/MAG welding torch melting metal during a welding process.]

Close-up of a MIG/MAG welding torch melting metal during a welding process.

## Soldadura MIG/MAG (Metal Inert/Active Gas)

La soldadura MIG/MAG representa uno de los **métodos más versátiles y productivos** de la industria moderna. La principal diferencia entre MIG y MAG radica en el tipo de gas protector utilizado: el proceso MIG emplea gases inertes como argón o helio que no reaccionan con el metal, mientras que MAG utiliza gases activos como CO₂ que participan activamente en el proceso de soldadura.[^1_2][^1_8]

### Diferencias entre MIG y MAG

La **soldadura MIG** se caracteriza por usar un electrodo de alambre continuo consumible bajo protección de gas inerte. Es ideal para materiales no ferrosos como aluminio, cobre, magnesio y titanio, así como aceros de bajo y medio contenido de carbono. Por su parte, la **soldadura MAG** emplea gases activos (CO₂ puro o mezclas de argón, CO₂ y O₂) y se utiliza principalmente para soldar aceros al carbono sin contenido en cromo y aceros aleados.[^1_2][^1_8]

### Aplicaciones Industriales

Este proceso es ampliamente empleado en **proyectos de gran escala** debido a su alta velocidad y capacidad para manejar grandes volúmenes de metal. Las aplicaciones más comunes incluyen la fabricación de acero estructural, componentes ferroviarios, piezas automotrices y proyectos de construcción. La soldadura MIG/MAG permite trabajar con espesores desde 0,7 hasta 6 mm de manera eficiente.[^1_1][^1_2][^1_5]

### Ventajas del Proceso

Entre las principales ventajas destacan su **alta productividad y calidad**, la generación de pocos gases contaminantes, y la capacidad de realizar soldaduras más rápidas que el método TIG. El proceso es más sencillo de aprender y dominar que TIG, aunque requiere equipamiento más complejo y sofisticado de seguridad debido al uso de gases protectores.[^1_1][^1_2][^1_8][^1_5]

### Equipo Necesario

Una instalación completa de soldadura MIG/MAG requiere una **máquina de soldar capaz de trabajar múltiples procesos** (MIG, MAG, TIG, MMA), alimentador de alambre, antorcha o pistola de soldadura, sistema de suministro de gas con reguladores y manómetros, y carretes de alambre electrode consumible. El equipo de seguridad debe incluir pantalla de soldadura automática, guantes resistentes al calor, delantal de cuero y gafas protectoras.[^1_9][^1_7][^1_8]

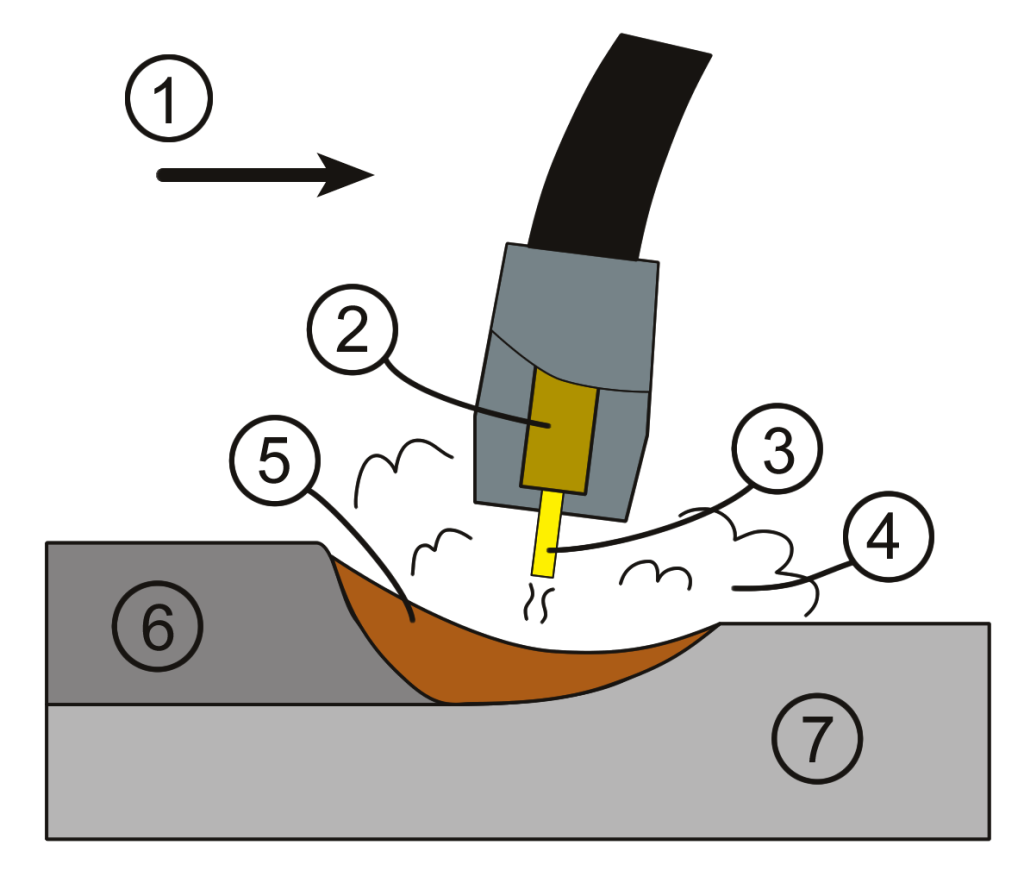

![Diagram of the MIG/MAG welding method showing the welding gun, electrode, shielding gas, and weld pool interaction.]

Diagram of the MIG/MAG welding method showing the welding gun, electrode, shielding gas, and weld pool interaction.

## Soldadura SMAW (Shielded Metal Arc Welding)

La soldadura SMAW, también conocida como **soldadura con electrodo revestido o soldadura de arco manual**, es uno de los métodos más antiguos y ampliamente utilizados en la industria. Este proceso emplea electrodos de acero recubiertos con un material fundente que, al derretirse con el calor del arco, genera un escudo de gases protectores (principalmente dióxido de carbono) y una capa de escoria que protege el metal fundido del oxígeno atmosférico.[^1_1][^1_3][^1_10][^1_11]

### Principio de Funcionamiento

El proceso SMAW funciona mediante la **generación de un arco eléctrico** entre el electrodo revestido y la pieza de trabajo. Cuando el electrodo hace contacto con la superficie metálica, se produce un arco que alcanza temperaturas de 3000 a 3500°C, suficientes para fundir tanto el electrodo como el metal base. El revestimiento del electrodo cumple múltiples funciones: protege la soldadura de la contaminación, estabiliza el arco y contribuye a la composición química del metal de soldadura.[^1_3][^1_12][^1_10][^1_11][^1_13]

### Aplicaciones y Materiales

La soldadura SMAW es aplicable a una **amplia variedad de materiales**, incluyendo acero al carbono, acero inoxidable, aluminio, hierro fundido, y metales no ferrosos como cobre, níquel y sus aleaciones. Puede utilizarse con corriente alterna (CA) o continua (CC), dependiendo del electrodo, la fuente disponible y el material base.[^1_14][^1_11][^1_15]

Este método es especialmente valorado en **construcción, manufactura, reparación y mantenimiento**. Se utiliza ampliamente en la construcción de calderas, recipientes a presión, gasoductos, oleoductos, puentes, refinerías y tanques. La mayoría de las aplicaciones involucran espesores de 3 a 38 milímetros.[^1_3][^1_15][^1_14]

### Ventajas Principales

La soldadura SMAW destaca por su **portabilidad excepcional** y bajo costo. No requiere bombonas de gas externas, mangueras ni reguladores, ya que el electrodo genera su propia protección gaseosa. Esto permite trabajar en condiciones adversas como viento, lluvia o polvo sin interrupciones. El equipo necesario es relativamente económico comparado con otros procesos, y la técnica es sencilla de aprender para trabajos básicos, aunque dominarla completamente requiere práctica.[^1_1][^1_3][^1_10][^1_14][^1_11]

### Herramientas y Equipo

El equipo básico para SMAW incluye una **máquina de soldar** (transformador de CA o inversor moderno que admite CA y CC), pinza porta-electrodo, cable de tierra con pinza, y electrodos revestidos de diversos diámetros y composiciones. Los soldadores pueden elegir entre máquinas inverter, compactas y ágiles, ideales para trabajos que requieren movilidad fuera del taller.[^1_9][^1_10][^1_11]

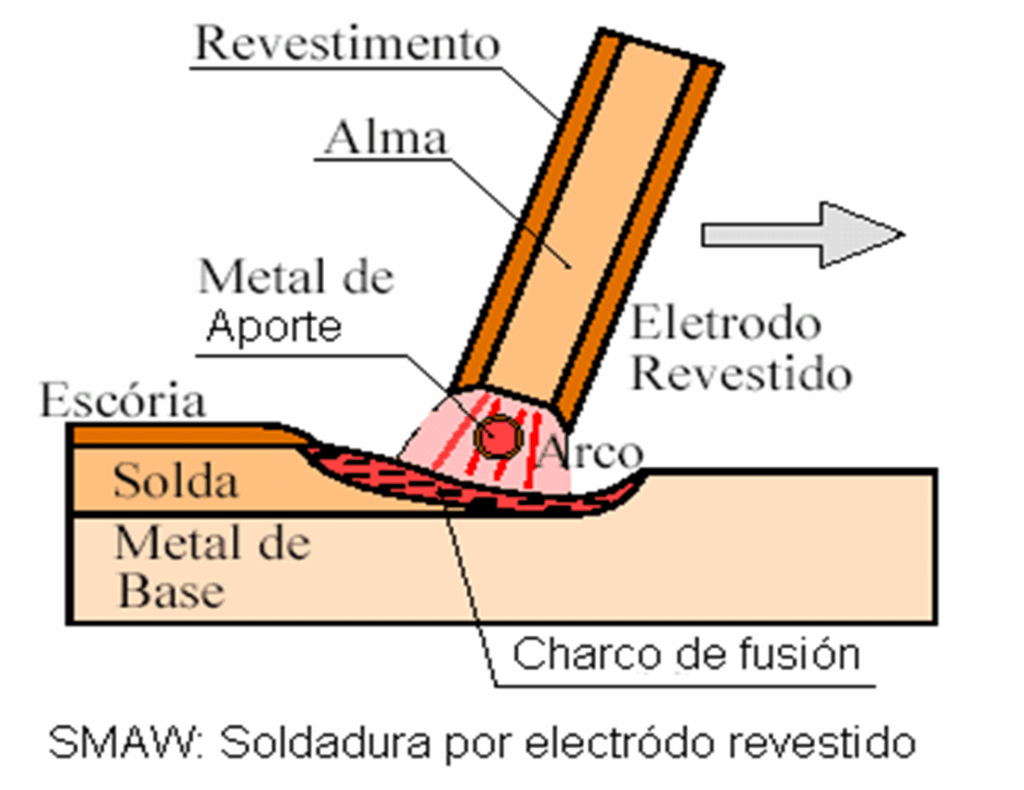

![Diagrama del proceso de soldadura SMAW con electrodo revestido mostrando sus componentes y el proceso de fusión.]

Diagrama del proceso de soldadura SMAW con electrodo revestido mostrando sus componentes y el proceso de fusión.

## Soldadura por Arco Sumergido (SAW)

La soldadura por arco sumergido, conocida como SAW (Submerged Arc Welding), es un **proceso altamente automatizado** diseñado para aplicaciones industriales de gran escala. Patentado en 1935, este método se caracteriza por el uso de un electrodo consumible continuo y un fundente granular que cubre completamente el arco de soldadura.[^1_16][^1_17]

### Proceso y Componentes

El sistema SAW opera mediante la **alimentación continua de un alambre electrode** hacia la junta de soldadura mientras un fundente granular se deposita desde una tolva, cubriendo completamente el arco eléctrico. El intenso calor del arco derrite el fundente, creando una escoria fundida que protege el charco de soldadura de la contaminación atmosférica. El fundente cumple múltiples funciones: genera gases de protección, forma una capa de escoria protectora, proporciona conductividad eléctrica al arco, y puede añadir elementos de aleación al metal de soldadura.[^1_16][^1_17]

Los componentes esenciales incluyen una **fuente de energía**, alimentador de alambre, antorcha de soldadura, tolva de fundente con sistema de entrega, sistema de control de parámetros, y opcionalmente cabezal de soldadura automatizado. Algunos sistemas incorporan gas de protección adicional (como CO₂) para mejorar la calidad.[^1_16]

### Materiales y Aplicaciones

La SAW es compatible con una **amplia gama de materiales**, incluyendo acero al carbono, acero inoxidable, aceros duplex y aleaciones base níquel. El proceso es especialmente efectivo para soldar materiales gruesos, permitiendo penetración profunda con una sola pasada.[^1_16][^1_17]

Las aplicaciones principales se concentran en **fabricación pesada**: construcción naval, plataformas marinas offshore, recipientes a presión de paredes gruesas, tuberías de gran longitud, fabricación de acero estructural para puentes y edificios, y operaciones de recargue de superficies. El proceso es ideal cuando se requieren altas tasas de deposición y soldaduras de alta calidad en producción a gran escala.[^1_17][^1_16]

### Ventajas del Proceso

La SAW ofrece **tasas de deposición excepcionales** debido a la alimentación continua del alambre y el efecto protector del fundente. Otras ventajas incluyen penetración profunda ideal para materiales gruesos, soldaduras de alta calidad con defectos mínimos, versatilidad en materiales, requisitos mínimos de habilidad del operador una vez establecidos los parámetros, excelente potencial de automatización, bajos niveles de hidrógeno que reducen el riesgo de agrietamiento, distorsión reducida, emisión mínima de humos y radiación, y eficiencia económica.[^1_16][^1_17]

### Limitaciones

El proceso SAW tiene algunas **restricciones importantes**: no es adecuado para todos los materiales, no es aplicable a espesores menores de 3 mm, solo funciona eficientemente en posición plana y soldaduras en ángulo, suele requerir respaldo, el fundente puede sufrir contaminaciones, y está limitado principalmente a equipos automáticos.[^1_17]

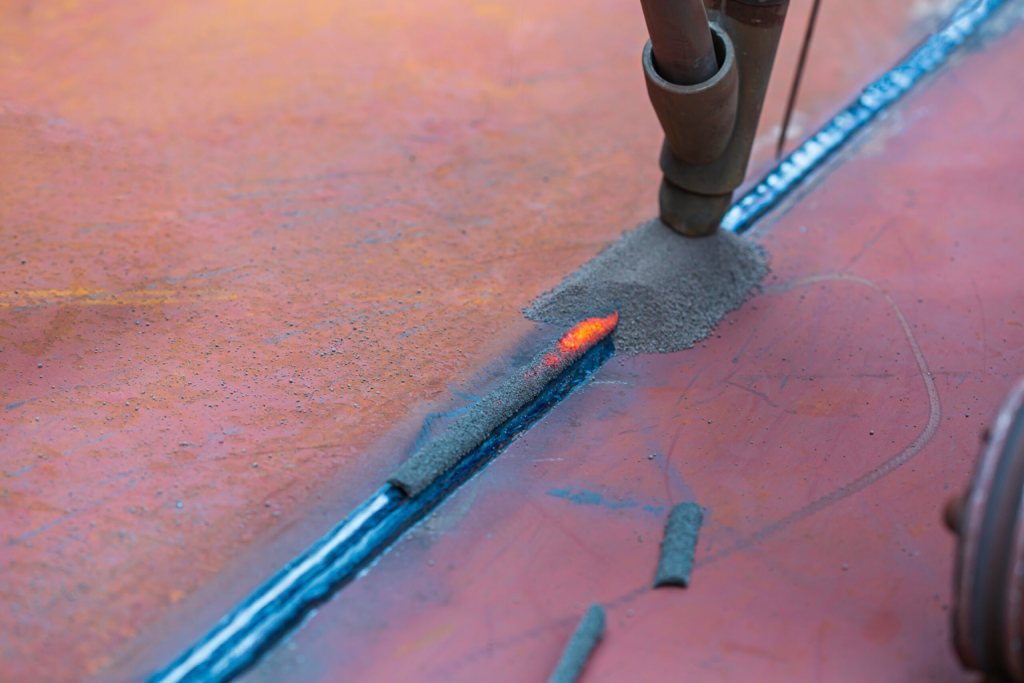

![Soldadura por arco sumergido (SAW) formando una junta en una superficie metálica industrial.]

Soldadura por arco sumergido (SAW) formando una junta en una superficie metálica industrial.

## Soldadura Oxiacetilénica (Gas)

La soldadura por gas, también conocida como **soldadura oxiacetilénica**, fue el primer método empleado para soldar metales no ferrosos y sigue siendo relevante en aplicaciones específicas. Este proceso utiliza la combustión de acetileno mezclado con oxígeno para generar una llama capaz de alcanzar temperaturas de hasta 3200°C.[^1_1][^1_3][^1_18]

### Funcionamiento y Equipo

El sistema funciona mediante un **soplete que mezcla y controla el flujo** de oxígeno y acetileno para producir una llama de alta temperatura. Los gases se almacenan en cilindros presurizados separados y se regulan mediante manómetros antes de llegar al soplete. El equipo básico incluye cilindros de oxígeno y acetileno, reguladores con manómetros, mangueras resistentes al calor y abrasión (típicamente de 177 pulgadas o 4,5 metros), soplete con válvulas de control independientes para cada gas, y boquillas intercambiables de soldadura y corte.[^1_18][^1_19]

Existen **dos tipos principales de sopletes**: el soplete inyector (presión media) que requiere presiones superiores a 1 psi, y el soplete mezclador que trabaja con presión baja de acetileno (menor a 1 psi) y oxígeno entre 10-40 psi. El soplete mezclador es preferido por su ajuste más rápido y menor propensión a retrocesos de llama.[^1_19]

### Aplicaciones y Materiales

La soldadura oxiacetilénica es ideal para **materiales como cobre, bronce, aluminio y metales suaves**. Se emplea frecuentemente en trabajos de mantenimiento, reparación de tuberías domésticas y refrigeración, corte de metales, y soldadura fuerte. También tiene aplicaciones en reparaciones automotrices, fabricación de muebles metálicos y joyería.[^1_1][^1_3][^1_4][^1_18]

### Ventajas y Consideraciones

Entre las ventajas destacan su **bajo costo inicial**, versatilidad para diversas tareas (soldadura, corte, calentamiento), y portabilidad. Sin embargo, el proceso requiere considerable tiempo para enfriarse y necesita estrictas medidas de seguridad debido al manejo de gases inflamables. Es fundamental verificar que todas las conexiones estén cerradas para evitar fugas, usar el equipo en áreas ventiladas, y mantener las mangueras en buen estado sin grietas.[^1_1][^1_3][^1_19]

![Using an oxy-acetylene torch for metal welding or cutting with visible sparks and molten metal.]

Using an oxy-acetylene torch for metal welding or cutting with visible sparks and molten metal.

## Herramientas y Equipos de Seguridad

Independientemente del tipo de soldadura, el **equipo de protección personal es fundamental** para garantizar la seguridad del operador. Las temperaturas en el arco de soldadura pueden alcanzar hasta 5000°C, generando riesgos significativos de quemaduras, exposición a radiación UV, proyecciones de metal fundido y emisión de humos.[^1_9][^1_7]

### Equipo de Protección Esencial

El **casco de soldadura** es la pieza más crítica del equipo de seguridad. Los modelos modernos incorporan lentes de oscurecimiento automático que permiten ver las piezas con claridad antes de comenzar, aumentando la precisión y reduciendo errores. Adicionalmente, se requieren gafas de seguridad certificadas para trabajos de esmerilado.[^1_9][^1_7]

Los **guantes de soldadura** deben ser gruesos y resistentes al calor extremo. Para soldadura TIG, algunos profesionales experimentados prefieren guantes más finos que permiten mayor precisión manual. El delantal de cuero protege de quemaduras por virutas, radiación y proyecciones, además de permitir llevar herramientas comúnmente usadas. También son necesarias chaquetas con mangas de cuero para protección completa del torso y brazos.[^1_7][^1_9]

### Herramientas de Trabajo y Limpieza

Las **herramientas auxiliares** son esenciales para la preparación y acabado de soldaduras. La amoladora de 4½ pulgadas es indispensable para alisar soldaduras y cortar metal. Los cepillos metálicos (largos y cortos) limpian las soldaduras y remueven escoria, especialmente importante en soldadura MMA. El martillo de astillado trabaja junto con el cepillo para desprender escoria de soldaduras MIG.[^1_9][^1_7]

Para sujeción y posicionamiento, se requieren **sargentos o abrazaderas** que mantienen las piezas juntas durante la soldadura, tornillos de banco fijos a la mesa de trabajo, y escuadras de diversos ángulos (120°, 90°, 45°, 30°) para asegurar ajustes precisos antes de soldar. Las limas de metal son fundamentales para suavizar imperfecciones y lograr acabados profesionales.[^1_9]

### Herramientas Especializadas

Cada proceso requiere **herramientas específicas**: los alicates MIG para retirar boquillas y puntas de contacto, limpiadores de puntas de soplete para equipos oxiacetilénico, transportadores para determinar ángulos precisos, y cintas métricas para mediciones críticas durante la construcción metálica. La mesa de soldar proporciona una superficie sólida y segura, preferiblemente una mesa especializada o banco de trabajo portátil.[^1_9][^1_7]

![Worker using welding tools with protective gear in an industrial workshop.]

Worker using welding tools with protective gear in an industrial workshop.

## Criterios de Selección del Proceso de Soldadura

La elección del **método de soldadura adecuado** depende de múltiples factores técnicos y económicos. Tres criterios fundamentales determinan la selección: el tipo de material a soldar, el espesor de las piezas, y el aspecto del cordón de soldadura deseado.[^1_2][^1_6][^1_4]

Para **materiales finos y no ferrosos** como aluminio, magnesio, titanio y cobre, la soldadura TIG es la opción preferida debido a su precisión y control. En cambio, para aceros al carbono y materiales más gruesos, la soldadura MIG/MAG ofrece mayor velocidad y productividad. La soldadura SMAW es ideal cuando se requiere portabilidad y versatilidad en condiciones de campo adversas, mientras que SAW es la elección para producción industrial a gran escala con altas tasas de deposición.[^1_6][^1_5][^1_16][^1_10][^1_17][^1_14][^1_2]

El **acabado estético** también influye en la decisión: TIG produce los cordones más limpios y atractivos visualmente, ideal para aplicaciones donde la apariencia es crítica. MIG/MAG ofrece soldaduras de buena calidad a mayor velocidad, mientras que SMAW, aunque funcional y económico, puede requerir más limpieza posterior.[^1_1][^1_3][^1_8][^1_5][^1_2]

Finalmente, consideraciones **económicas y de productividad** son determinantes. La soldadura MIG/MAG y SAW maximizan la producción en entornos industriales, mientras que SMAW minimiza la inversión inicial en equipos. Para proyectos que demandan la más alta calidad sin restricciones de tiempo, TIG justifica su mayor costo y menor velocidad.
